KS-MCU

Die KS MCU ist ein multifunktionales Benutzerinterface zur Vorgabe von Sollwerten und Anzeige von Betriebsparametern.

preview

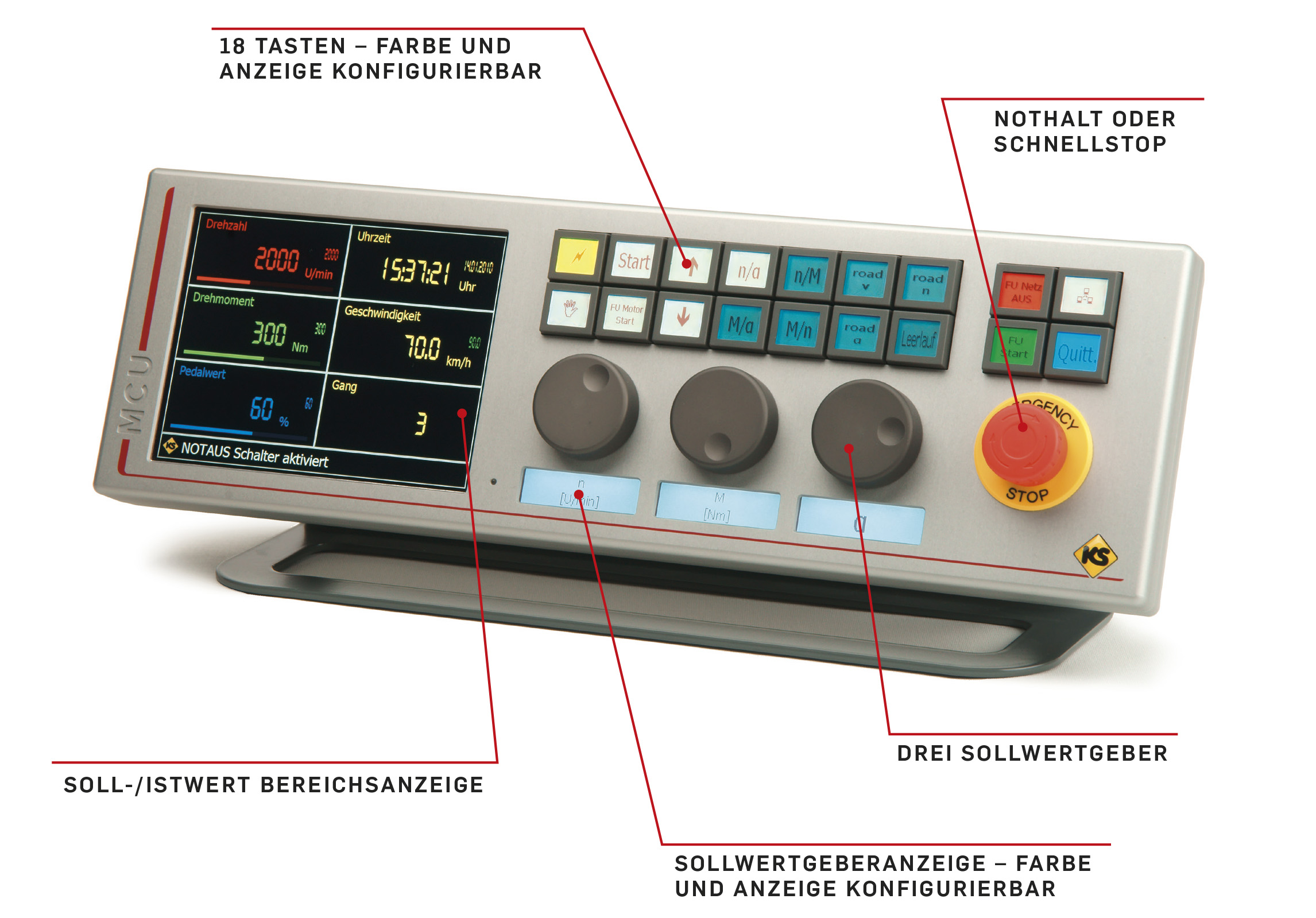

ZUM GREIFEN NAH.

Die Konfiguration der MCU ist vollständig in die Tornado Designer Benutzeroberfläche integriert.

18 KONFIGURIERBARE TASTEN:

  • Konfigurierbare Hintergrundbeleuchtung (RGB)
  • Anzeigen von Text und Grafik
  • Blinkfunktion
  • Gruppierungsfunktion
  • Taster/Schalterfunktion



3 DIGITALE DREHGEBER FÜR DIE SOLLWERTVORGABE:

  • Funktion mehrfach belegbar
  • Display zur Funktionsbeschreibung
  • Konfigurierbare Hintergrundbeleuchtung (RGB)
  • Anzeigen von Text und Grafik
  • Blinkfunktion



INDUSTRIEDISPLAY:

  • Farbdisplay mit 6,5″ Bildschirmdiagonale und LED Hintergrundbeleuchtung
  • Helligkeit: 800 cd/m² (auch bei Sonneneinstrahlung lesbar)
  • Bis zu 12 Anzeigeelemente und einer Statuszeile
  • Jedes Anzeigeelement ist konfigurierbar mit:
    •  Einheit
    •  Beschreibung
    •  2 Werten
    •  Balkenanzeige zum schnellen Prüfen auf Über- oder Unterschreiten von Wertebereichen

INTEGRIERTER NOTHALT- ODER SCHNELLSTOPPTASTER



AUTOMATISCHE HELLIGKEITANPASSUNG DER ANZEIGEELEMENTE



KOMMUNIKATION ÜBER ETHERNET



ANSCHLUSSDATEN:

  •  Spannungsversorgung: 17 – 24 V DC
  •  Maximale Leistungsaufnahme: 17 Watt



ABMESSUNGEN:

  • Tischgerät (inkl. Standfuß): (B×H×T) 425×153×101 mm
  • 19″ Einbauvariante: (B×H×T) 425×132×66 mm – 3 HE
