KS-ADAC

KS-ADAC ist ein Echtzeit Mess-, Regelungs- und Monitoringsystem.

preview

REGELN IN ECHTZEIT.

Prüfaufgaben vom Forschungs- bis zum End of Line Prüfstand werden abgedeckt. Hochpräzise und frei konfigurierbar.

KS-ADAC wurde speziell für die Anforderungen im Prüfstandsbereich entwickelt. Die Konfiguration ist vollständig in das TORNADO System integriert.

PRODUKT DETAILS:

  • High Performance Echtzeit-Messdatenerfassungssystem
  • Signalerfassung und Signalvorgabe
  • Frei konfigurierbare Regler
  • Abarbeitung von Sollwerttabellen
  • Berechnungen
  • Grenzwertüberwachung
  • Optimiert für den Prüfstandsbereich

SYSTEM:

  • Echtzeitfirmware garantiert Zuverlässigkeit und schnelle Reaktionszeiten
  • Zyklusrate bis zu 10 kHz, Messdatenerfassung bis zu 100 kHz
  • Erfassungsrate und Filterung für jeden Kanal konfigurierbar
  • Integrierte Diagnosemöglichkeiten für CPU-Last und Konfigurationselemente

HARDWARE SCHNITTSTELLEN:

  • Gigabit Host Interface zu Tornado
  • 12 Mbit Profibus® DP Interface
  • Interface zu KS-CANLAN
  • EtherCAT® Interface

SOFTWARE-SCHNITTSTELLEN:

Schnittstelle T-Sim zur Abarbeitung von Modellen in Echtzeit

  • T-SIM Matlab® Simulink®
  • T-SIM FMU

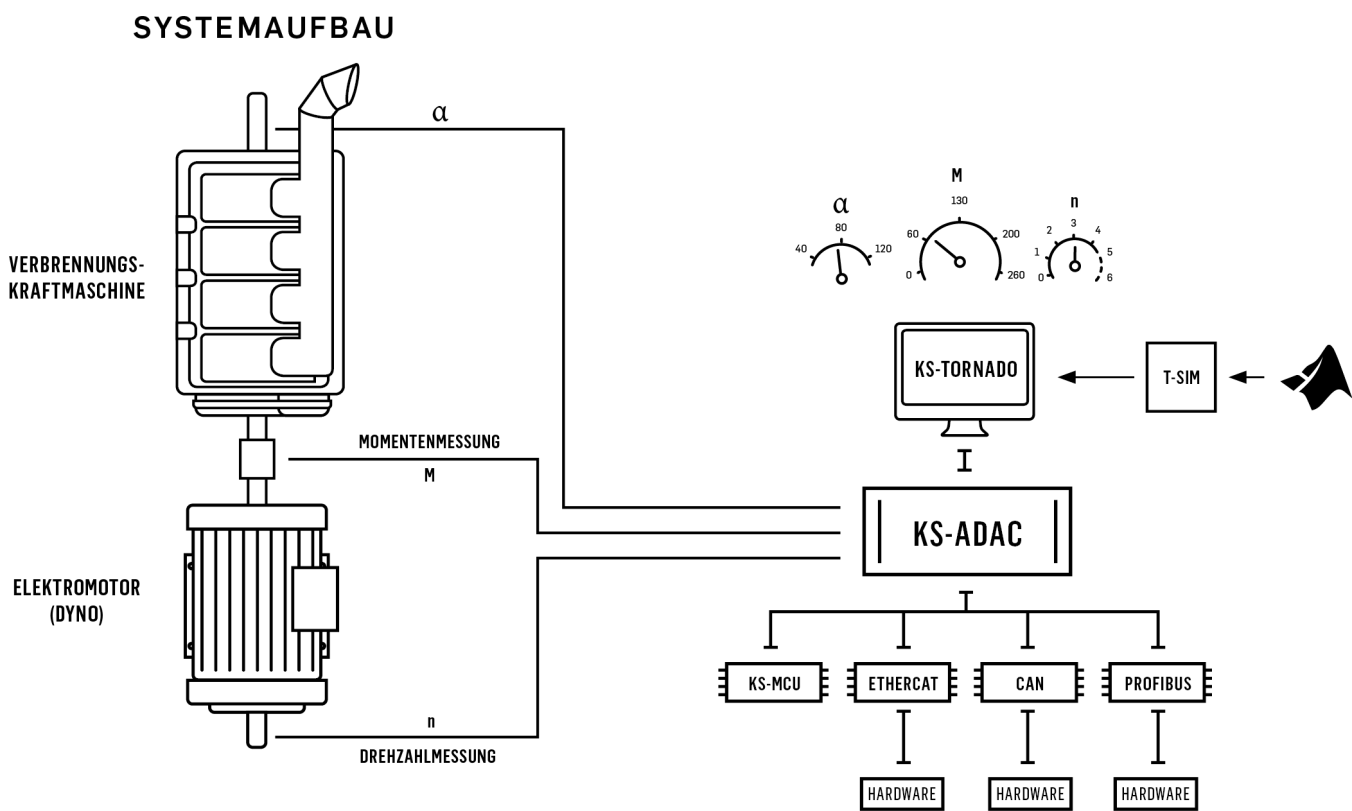

Anwendungsbeispiel: Motorenprüfstand
